Neues Tool für steuerungsunabhängige Parametrisierung

Damit der Implementierungsprozess beim Steuerungshersteller zukünftig noch einfacher und schneller geht, bietet Kübler jetzt ein neues Tool an.

Mit der sogenannten Smart Teaching Unit (STU) kann das Schachtkopiersystem unabhängig von der Steuerung parametrisiert werden.

Die Digitalisierung der Aufzugsbranche nimmt Fahrt auf. Einen wichtigen Beitrag leisten dabei smarte Sensorsysteme. Dazu zählen die Schachtkopiersysteme der Firma Kübler. Sei es im Bereich Condition Monitoring, Predictive Maintenance oder bei der Ablösung traditioneller Schachtinstallationen: An einem absoluten Positioniersystem führt heute kein Weg mehr vorbei.

SIL3-zertifizierte Sensoren zur 100-prozentigen schlupffreien Erfassung von absoluten Positionswerten der Aufzugskabine schaffen die Grundlage, um zahlreiche Komponenten im Aufzug überflüssig zu machen – in Kombination mit SIL3 zertifizierten Auswerteeinheiten, den sogenannten Position Supervisor Units. Dies spart nicht nur Installationszeit, Platz und Kosten, intelligente Sensorsysteme leisten außerdem einen wichtigen Beitrag, Aufzüge noch sicherer und smarter zu machen.

Einlernen der Auswerteeinheit

Foto: © Kübler

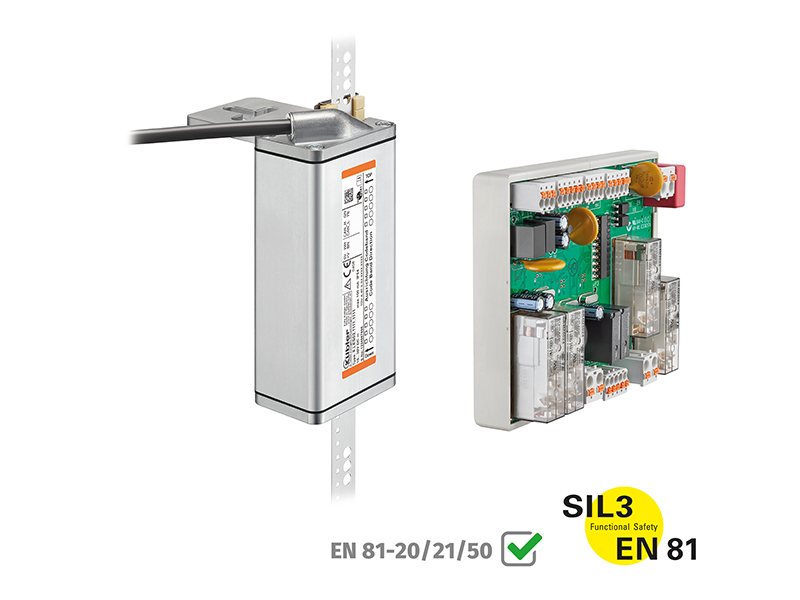

Kübler bietet mit dem Schachtkopiersystem Ants LES02 in Kombination mit der Auswerteeinheit PSU02 ein SIL3-zertifiziertes Schachtkopiersystem zur Realisierung von Aufzugs- und Sicherheitsfunktionen nach EN 81-20/21/50. So können beispielsweise mechanische Endschalter oder Türzonenmagnete digital emuliert werden.

Wo früher eine Vielzahl von Schaltern als Positionsreferenzsysteme installiert wurden, braucht es heute nur ein einmaliges Einlernen der Auswerteeinheit. Es wird also eine Art digitaler Zwilling des Aufzugsanlage erstellt.

Über CAN-Befehle werden zum Beispiel die Positionswerte für Endschalter, Bündigpositionen oder auch die Länge der Türzonen parametrisiert. Die absoluten Positionswerte werden dabei millimetergenau von dem SIL3-zertifizierten Sensorsystem Ants LES02 über ein sicheres Übertragungsprotokoll auf CAN-Basis an die Auswerteeinheit übertragen. Neben der sicheren Position wird auch ein sicheres Geschwindigkeitsfeedback ermittelt.

Neues Tool für die Implementierung

Im Idealfall ist der Parametrisierungs-Prozess in einer CAN-fähigen Steuerung implementiert. Der Steuerungshersteller bindet dabei den sogenannten Teach-Prozess der Auswerteeinheit direkt in die Steuerung ein. Damit der Implementierungsprozess beim Steuerungshersteller zukünftig noch einfacher und schneller geht, bietet Kübler die Smart Teaching Unit (STU) an. Damit kann das Schachtkopiersystem unabhängig von der Steuerung parametrisiert werden.

Die STU kommuniziert dabei über CAN mit der Auswerteeinheit PSU02 und stellt außerdem ein WLAN-Netz zur Verfügung. Auf dieses gesicherte Netzwerk kann der Nutzer mit einem mobilen Endgerät zugreifen. Über den jeweiligen Webbrowser öffnet sich eine Website, über die der Nutzer visuell durch die Parametrisierung der Auswerteeinheit PSU02 geleitet wird.

So können zum einen Entwickler sich schnell in die Funktionen smarter Sensorlösungen einarbeiten, um sie am Ende in die Steuerung zu implementieren. Aber auch Aufzugsanlagen, die noch keine CAN-fähige Steuerung haben, können mit Schachtkopiersystemen von Kübler nachgerüstet werden.

Das Tool passt in jede Tasche

Bei Modernisierungen, Neuanlagen aber auch für Condition Monitoring-Applikationen bietet das Tool neue Möglichkeiten. Neben der Parametrisierung stellt die STU auch zahlreiche Diagnose- und Zustandsinformationen bereit. So kann zum Beispiel jederzeit der Zustand des Schachtkopiersystems im Feld eingesehen und Fehler direkt behoben werden. Auch die Kontaktdaten der Kübler-Aufzugsexperten sind im System direkt eingebunden, falls doch mal Unterstützung benötigt wird.

Ist das Schachtkopiersystem parametrisiert oder sind die Zustandsinformationen im Feld geprüft, kann einfach die Verbindung zwischen STU und PSU getrennt werden. Das Tool muss nicht an der Anlage bleiben – es passt in jede Tasche und unterstützt Aufzugsbauer und Servicetechniker im Tagesgeschäft weltweit.

Von Yasin Bayrakli
Der Autor ist Branchenmanager Aufzugstechnik bei Kübler.

Weitere Informationen: kuebler.com
