Entwicklungsbegleitende EMV-Messungen

Seit 2015 betreibt Schaefer am eigenen Technologie- und Entwicklungs-Standort in Erfurt ein EMV-Kompetenzcenter. Seit Anfang 2023 bietet das Unternehmen nun entwicklungsbegleitende EMV-Messungen auch für Dritte an.

Bei Prüfungen auf elektromagnetische Verträglichkeit (EMV) werden Prüflinge u. a. auf ihre Störfestigkeit und ihre Störaussendung überprüft. Neben leitungsgebundenen RF-Tests werden hierzu auch strahlungsgebundene RF-Tests mittels einer GTEM-Zelle durchgeführt. „Die Investition in eine eigene GTEM-Zelle, hochwertige Messeinrichtungen und in qualifizierte Fachkräfte erlaubt es Schaefer bei der Produktentwicklung flexibler agieren zu können“, erklärt das Unternehmen in einer Pressemitteilung.

Seit Anfang 2023 bietet Schaefer diese entwicklungsbegleitenden EMV-Messungen auch für Dritte an. „Die Messungen lassen sich dabei kurzfristig und flexibel buchen. Feste Stunden und Tagessätze sorgen für Kostentransparenz“, so Schaefer.

Die Spezialisten für EMV-Messungen, Elektrotechniker und Entwickler unterstützen vor Ort bei der Analyse der Messergebnisse und geben Hinweise zur Optimierung. Eine große Anzahl an Bauteilen, ein Elektrolabor, 3D-Drucker und umfangreiche Ausrüstung ermöglichen es, Änderungen und Optimierungsversuche direkt durchzuführen.

Anwendungsbereiche für GTEM-Zellen

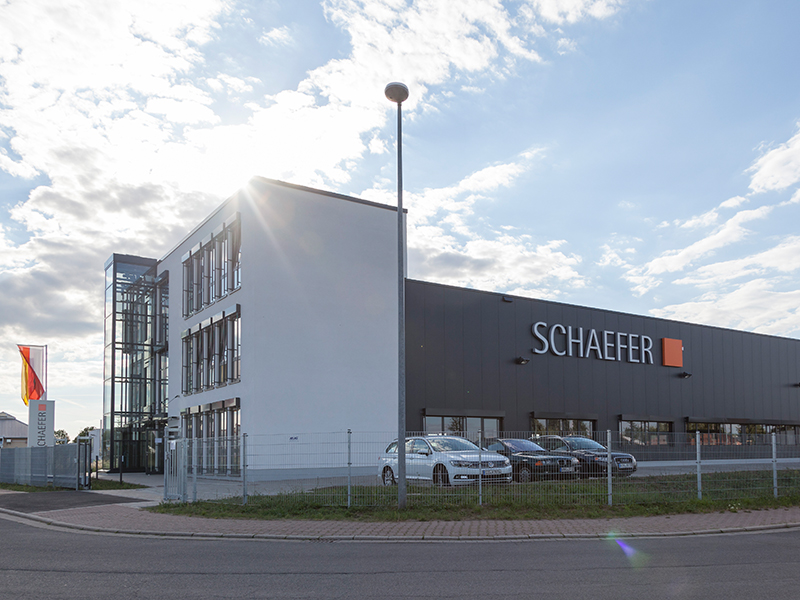

Das Schaefer Technologie- und Entwicklungszentrum in Erfurt. Foto: © Schaefer

GTEM-Zellen lassen sich in verschiedenen Anwendungsbereichen und Branchen wiederfinden. Ob bei Störfestigkeitsprüfungen, Messungen der Störaussendung, ob im Automobilsektor oder in der Aufzugsbranche, die Zellen sind vielseitig einsetzbar. Zum einen darf keine Strahlung vom Aufzug oder von verbauten Produkten ausgehen und andere Produkte oder Geräte wie zum Beispiel Handys beeinflussen.

Auf der anderen Seite dürfen der Aufzug selbst sowie seine Bestandteile nicht von der Strahlung anderer Geräte und Produkte wie Türmotoren, Radiosender, WLAN-Netzwerke, Frequenzumrichter für Antriebe oder Mobiltelefone beeinflusst werden. Beides ist in den DIN EN Normen 12015 und 12016 geregelt.   

Diese entwicklungsbegleitenden Messungen bietet das Schaefer EMV-Kompetenzcenter an:
DIN EN 12015: Elektromagnetische Verträglichkeit - Produktfamilien-Norm für Aufzüge, Fahrtreppen und Fahrsteige - Störaussendung.
DIN EN 12016: Elektromagnetische Verträglichkeit - Produktfamilien-Norm für Aufzüge, Fahrtreppen und Fahrsteige - Störfestigkeit.
EN 61000-4-2: ESD-Test
EN 61000-4-3: Strahlungsgebundene RF-Test (mittels GTEM-Zelle)
EN 61000-4-4: Burst-Test
EN 61000-4-5: Surge-Test
EN 61000-4-6: Leistungsgebundener RF-Test
EN 55011: Strahlungsgebundener Emissions-Test (mittels GTEM-Zelle)

GTEM-Zelle: Die Abkürzung GTEM steht für Gigahertz Transversal Elektro Magnetische Zelle. Sie ist eine Weiterentwicklung der TEM-Zelle (Transversal Elektro Magnetische Zelle). Bei Messungen mit einer GTEM-Zelle wird, ähnlich wie bei einer TEM-Zelle, der Prüfling in das Prüfvolumen der Zelle eingebracht.

Danach gibt es zwei Möglichkeiten: Entweder wird das Prüfvolumen mit TEM Wellen bestrahlt und die Störfestigkeit des Prüfgegenstandes wird aufgenommen oder die vom Messgegenstand ausgehenden, abgestrahlten Felder werden in der Zelle gebündelt und gemessen.

Eine GTEM Zelle hat gegenüber der TEM-Zelle einen erweiterten, nutzbaren Frequenzbereich bis über ein Gigahertz. Sie stellt für EMV-Prüfungen eine definierte Umgebung bereit. Bei Schaefer können Prüflinge mit Abmessungen von bis zu 50x50x50 cm geprüft werden.

Weitere Informationen: emv-messungen.com
